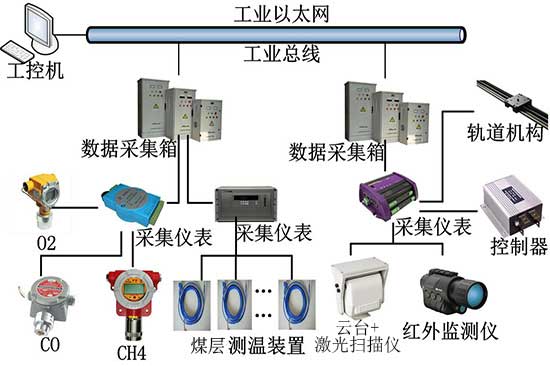

◆?硬件系統：硬件系統主要由智能控制器、料位采集儀、溫度采集儀、坐標定位儀、高速數據采集卡及計算機系統組成。核心元件全部采用先進的進口儀器，以保證采集數據的準確、可靠。

◆?系統設備網絡

◆?軟件系統：公司自主研發，主要包括數據采集、點云數據預處理、曲面重構、三維模型顯示、數據備份、預警等功能。

? ? ? ?封閉煤場安全監測系統將煤場盤煤系統和煤場安全監測系統融為一體，通過對煤場內的煤層高度和煤場溫度進行3D快速掃描，實現準確盤煤，同步安全預警，并以逼真、直觀的3D圖像實時顯示。該系統是由多個傳感器集成的自動化監測系統。通過智能控制器控制料位采集儀和溫度采集儀動態旋轉，對儲料場所進行三維掃描和數據采集，通過計算機軟件系統進行一系列的數據處理，最終獲得煤場煤層表面的料位、溫度和三維坐標數據。利用逆向工程應用，將采集的數據進行曲面重構，用曲面擬合物料表面輪廓，實時計算煤場儲煤量，以顏色表示物料表面溫度，當煤層表面溫度超過預設值時，發出預警信號。同時，引起煤塵和氣體爆炸的物質往往混在空氣中呈懸浮狀態,爆炸瞬時發生,因此,對于這種災害事先作好預防非常重要。另外,對于工作中的料場,要采用水除塵裝置降低落料點粉塵濃度,并設置粉塵濃度檢測儀來監測煤場內粉塵的濃度。在自燃起火的初期,由于低溫氧化會產生一氧化碳,同時氧氣的濃度也發生變化,因此,需要設置一氧化碳和氧氣的檢測裝置,進行實時監測,以便早期發現,及時采取措施。由于煤發生氧化或通風系統故障會引起氧氣濃度降低,為了確保工作環境的安全,應保證氧氣的濃度在 18%VOL以上；空氣中可燃?xì)怏w甲烷（CH4） 的含量應在1.5%以下,利用甲烷比空氣易擴散的特性,在排氣流集中部位的煤場上部安裝甲烷濃度檢測儀,進行實時監測。

封閉煤場安全監測系統三大功能：盤煤功能、安全監測功能和查詢管理功能。

◆?盤煤功能：封閉煤場安全監測系統擯棄傳統的人工盤存方式，由動態激光料位儀和坐標定位儀相互配合，實現料場快速、精確的存煤測量，并輸出逼真的3D煤場圖形，幫助管理人員根據物料曲面進行定點加料、出料，防止偏倉，統籌化管理煤場運營，客觀上達到透明和監督的效果。

◆?安全監測功能：封閉煤場安全監測系統由動態紅外溫度采集儀和坐標定位儀相互配合，實現料場快速、精確的溫度掃描，將溫度值以顏色變化的形式覆蓋在擬合料位曲面表層，并將煤場范圍內溫度最高區域和溫度變化最激烈區域以醒目顏色區分，實時發出預警，幫助管理人員從容應對潛在威脅。

◆?查詢管理功能：以時間、位置等為索引，對封閉煤場安全監測系統軟件所備份的煤場內的存煤數據（料場位置、料場體積、煤層溫度、3D圖形信息等）進行查詢，輸出煤場歷史存煤數據統計曲線圖或報表，供管理者參考。

筒倉監測3D效果圖	條形煤場監測3D效果圖	圓形料場監測3D效果
